【新品上市】AND精密型傳感器--9E01-L18W-20KNC
?
?用于壓縮的緊湊型稱重傳感器
?完全防水（JIS C 0920 7級/防水型，可在水下使用）
?全不銹鋼（SUS630）
?附測試報告
類型
| 類型名稱 | 額定容量（質量） | 產品代碼 |
|---|---|---|
| 9E01-L18W-500N | 500N | AV9E01-L18WA500 |
| 9E01-L18W-1KN | 1kN | AV9E01-L18WA1KN |
| 9E01-L18W-2KN | 2kN | AV9E01-L18WA2KN |
| 9E01-L18W-5KN | 5kN | AV9E01-L18WA5KN |
| 9E01-L18W-10KN | 10kN | AV9E01-L18WA10K |
| 9E01-L18W-20KN | 20kN | AV9E01-L18WA20K |
| 9E01-L18W-50KN | 50kN | AV9E01-L18WA50K |
| 9E01-L18W-100KN | 100kN | AV9E01L18WA100K |
| 9E01-L18W-200KN | 200kN | AV9E01L18WA200K |
| 9E01-L18W-500NC | 500N | AV9E01L18WA500C |
| 9E01-L18W-1KNC | 1kN | AV9E01-L18WA1KC |
| 9E01-L18W-2KNC | 2kN | AV9E01-L18WA2KC |
| 9E01-L18W-5KNC | 5kN | AV9E01-L18WA5KC |
| 9E01-L18W-10KNC | 10kN | AV9E01L18WA10KC |
| 9E01-L18W-20KNC | 20kN | AV9E01L18WA20KC |
| 9E01-L18W-50KNC | 50kN | AV9E01L18WA50KC |
| 9E01-L18W-100KNC | 100kN | AV9E0118WA100KC |
| 9E01-L18W-200KNC | 200kN | AV9E0118WA200KC |
(*1) 本產品的直接電纜上連接有 NDIS 連接器。交付產品的銘牌、測試報告和使用說明書將與不帶連接器的產品具有相同的型號名稱。
?
?
規格
| 額定輸出 | 2mV/V±1% | 允許過載 | 150％RO |
| 限制過載 | 200％RC | 非線性 | 0.15％RO（500N～20kN） 0.10％RO（50kN～200kN） |
| 滯后現象 | 0.15％RO | 重復性 | 0.1％RO |
| 推薦施加電壓 | 12V以內 | 允許施加電壓 | 20V |
| 輸入電阻 | 425Ω | 輸出電阻 | 350Ω |
| 溫度補償范圍 | -10～60℃ | 允許溫度范圍 | -30～80℃ |
| 溫度對零的影響 | 0.01％RO/℃ | 溫度對輸出的影響 | 0.01％/℃ |
| 連接器/電纜 | 直電纜5m（Φ8.5mm，4芯屏蔽），NDIS連接器或裸端 | 材料 | 不銹鋼 |
| 防塵防水 | JIS C0920 7級，可在水下使用 | 電纜顏色 | 紅色：電源+，黑色：電源-，綠色：輸出+，白色：輸出-，屏蔽 |
| 合規指令（RoHS2指令） | × | 選項 | 延長線、安裝底座 |
?

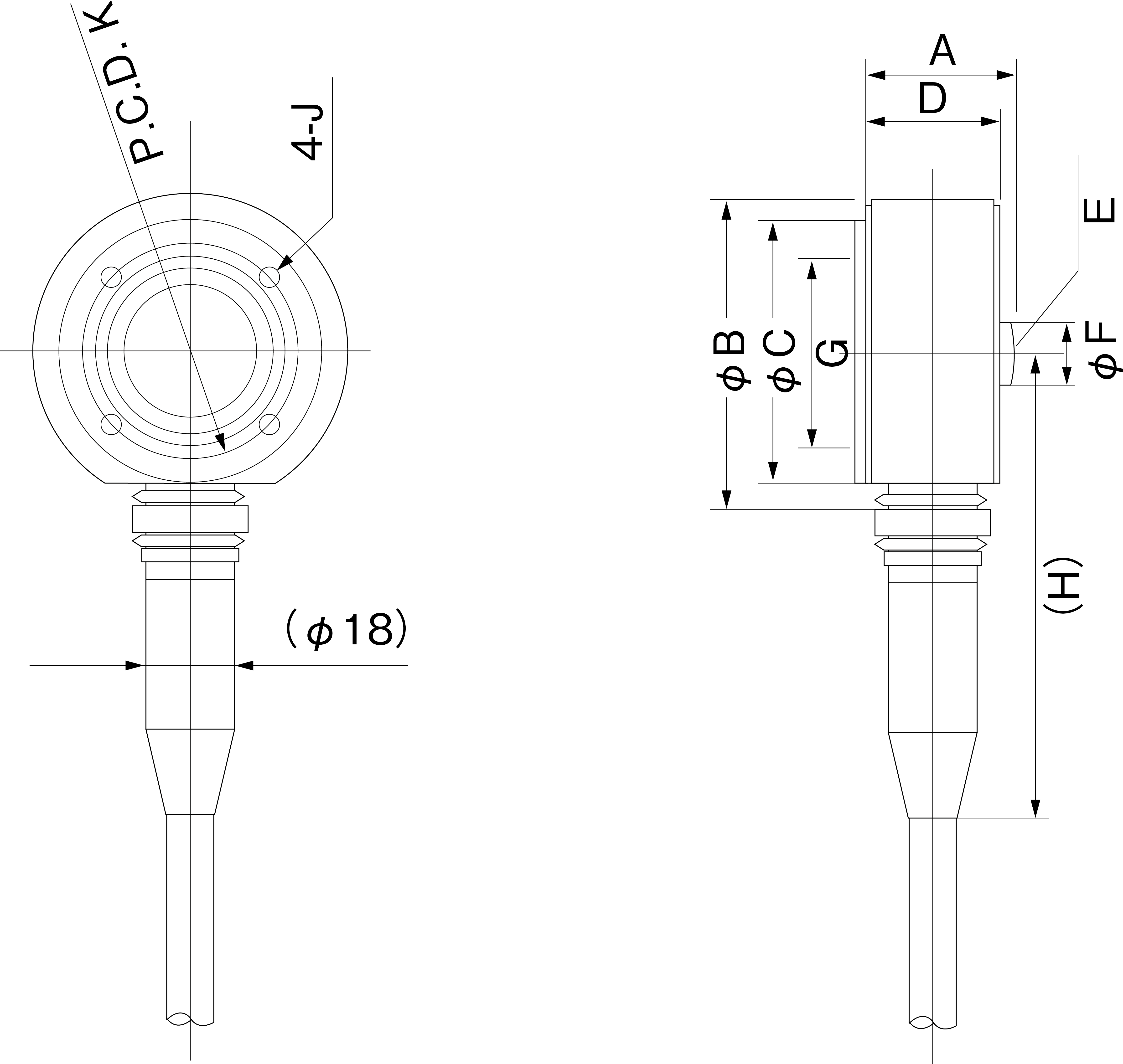

按型號劃分的尺寸和規格
| 類型名稱 | 額定容量 | A | B | C | D? | E | F | G | H | J | K | 質量 | 固有頻率 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9E01-L18W-500N, 9E01-L18W-500NC |
500N | 30 | 60 | 50 | 27 | 球 R50 | 12 | 36 | 88 | M5×深度6 | 42 | 0.5公斤 | 3.6kHz |
| 9E01-L18W-1KN, 9E01-L18W-1KNC |
1kN | 30 | 60 | 50 | 27 | 球 R50 | 12 | 36 | 88 | M5×深度6 | 42 | 0.5公斤 | 5.4kHz |
| 9E01-L18W-2KN, 9E01-L18W-2KNC |
2kN | 30 | 60 | 50 | 27 | 球 R50 | 12 | 36 | 88 | M5×深度6 | 42 | 0.5公斤 | 7.8kHz |
| 9E01-L18W-5KN, 9E01-L18W-5KNC |
5kN | 30 | 60 | 50 | 27 | 球 R50 | 12 | 36 | 88 | M5×深度6 | 42 | 0.5公斤 | 13kHz |
| 9E01-L18W-10KN, 9E01-L18W-10KNC |
10kN | 30 | 60 | 50 | 27 | 球 R50 | 12 | 36 | 88 | M5×深度6 | 42 | 0.5公斤 | 16kHz |
| 9E01-L18W-20KN, 9E01-L18W-20KNC |
20kN | 30 | 60 | 50 | 27 | 球 R50 | 12 | 36 | 88 | M5×深度6 | 42 | 0.6公斤 | 23kHz |
| 9E01-L18W-50KN, 9E01-L18W-50KNC |
50kN | 40 | 98 | 88 | 35 | 球 R70 | 24 | 65 | 98 | M6×深度12 | 76 | 1.6公斤 | 7.7kHz |
| 9E01-L18W-100KN, 9E01-L18W-100KNC |
100kN | 40 | 98 | 88 | 35 | 球 R70 | 24 | 65 | 98 | M6×深度12 | 76 | 1.6公斤 | 11kHz |
| 9E01-L18W-200KN, 9E01-L18W-200KNC |
200kN | 45 | 116 | 106 | 40 | 球 R100 | 33 | 73 | 107 | M8×深15 | 90 | 2.9公斤 | 5kHz |
?
?
?
?
?
?
?
