【新品上市】AND數據采集??設備 RA3100
?【新品上市】AND數據采集??設備 RA3100
?
所有數據均發送至 Omniace，
在大容量存儲介質上進行高速、長期測量。
Omni Ace RA3100是一款用于研究、開發和現場維護的數據采集設備，匯集了A&D的AD轉換技術和高速數字處理技術。
在電動汽車、家用電器、鐵路車輛、太陽能發電系統等的開發和維護現場，即使在惡劣的噪聲環境下，也可以精確測量高速開關波形，該技術采用了在全球范圍內流行的逆變器控制技術。近年來，我們提供了高度準確和高質量的數據。
特征
?
多通道輸入
Max36ch（模擬輸入用）、Max144ch（邏輯輸入用）
“4ch電壓模塊”是可以在1個單元中輸入4ch的模塊。由于主機上可以安裝9個模塊，因此可以進行36通道的多通道記錄。
“16ch邏輯模塊”是指可以在1個單元中輸入16ch邏輯信號的模塊。當主機上安裝9個模塊時，可以進行144ch邏輯記錄。
高速采樣
能夠進行20MS/s 18ch 5秒的精密測量的
“2ch高速電壓模塊”是該系列中進行高速采樣的最高級模塊。采樣率為20MS/s，輸入電壓為±500V，分辨率為14bit。
由于主體可安裝9個模塊，因此可以進行18ch高速存儲記錄。
長時間錄音
內存容量 4 GB（使用 18 通道時，20 MS/s，5 秒），SSD 容量 256 GB（使用 36 通道時，1 MS/s，59 分鐘）
大容量存儲介質，可適應各種記錄速度、數量通道和數據量為標準設備。準確記錄，不會錯過您想要記錄的信號的任何細節變化。
高速、高清錄制
最大進紙速度為100mm/s，即使記錄紙用完，也可以
高速（100mm/s）備份到SSD上。
即使記錄紙用完，記錄的數據也會備份到SSD上，以便您稍后打印出來。
各種記錄

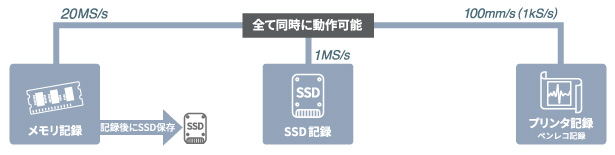

可以同時測量“內存”、“SSD”和“圖表紙”
提供“內存”、“SSD”和“圖表紙”作為數據記錄目的地。 。
可以同時測量這三個記錄目的地的數據?？筛鶕?jù)測量目的自由選擇。
內存記錄（記錄后SSD存儲）
該模式以高速（Max20MS/s）將數據記錄在主機的內置存儲器（4GB）中。此外，豐富的觸發功能允許在各種條件下進行測量。
將測量數據記錄到內存中后，會自動保存到SSD中。
采樣速度：20MS/s～10S/min（因輸入模塊而異）
內存容量：4GB（2G點/通道）
內存分區：1～200分區
記錄長度：2,000～2G點（1-2-5步）

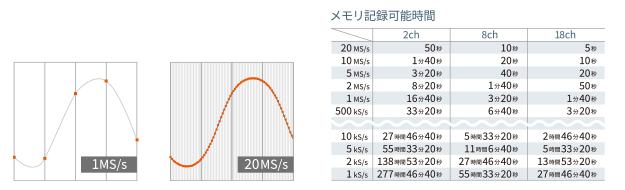

- 可錄音時間
SSD記錄
可在內置SSD上進行長期數據記錄。在36ch時，可以進行Max1MS/s的高速記錄。
由于以數字?jǐn)?shù)據保存，因此可以進行記錄后的數據分析和長期數據管理。
將測量數據直接保存到SSD。
采樣速度：1MS/s 至 10S/s（取決于輸入模塊）
SSD 容量：256GB
最大記錄時間：100 天
數據格式：正常數據、峰值數據

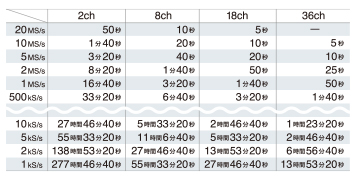

- 可記錄時間 (*1)
*1 如果選擇峰值數據作為數據格式，則時間將為上述時間的 1/2。
*2 如果選擇峰值數據作為數據格式，則無法使用 1MS/s 的采樣率。 - 窗口記錄
通過指定環形緩沖區（最大 2G 點/通道）作為窗口記錄時間，可以進行無限記錄。如果您不知道何時會出現異常，則如果通過設置記錄時間進行測量，則可能會遺漏異常數據。通過創建環形記錄區域，您可以隨時保存最新的數據。
可選擇 SSD 記錄： 正常數據 峰值數據
作為數字錄音機，Omni Ace 將所有輸入信號轉換為 AD 并記錄它們。根據 AD 轉換速度和輸入信號頻率成分之間的關??系，數據可能無法正確記錄。
- 正常數據
以設定的采樣速度（■點）記錄數據。如果信號相對于采樣率快速變化，則可能無法記錄數據中的奇異點（峰值）。此方法用于內存記錄。
- 峰值數據
以最快的AD轉換速度對每個輸入模塊（■點、■點、□點）進行采樣，記錄最大值（?■點）和最小值（■點）兩點的數據。馬蘇的采樣速度。可以在不丟失數據奇點（峰值）的情況下壓縮數據量。打印機記錄使用此方法。
打印機記錄
將測量數據直接高速打印到記錄紙上（最大 100mm/s）。打印機記錄時記錄在記錄紙上的數據以數字方式存儲在SSD上，因此即使記錄紙中途用完，也可以稍后打印出來。
- 筆記錄記錄
筆記錄記錄僅記錄在記錄紙上，不保存測量數據?？梢栽谟涗浧陂g設置輸入模塊和進紙速度。 - 記錄規格
記錄信號數量：48ch
進紙速度：100mm/s (1kS/s) 至 1mm/min (10S/min)
記錄分辨率：20 至 80 點/毫米（時間軸）
8 點/毫米（振幅軸）
